安徽黃山中合農產品市場綜合樓項目基坑支護

發布時間：2021-06-22 14:38

>項目背景

黃山中合農產品物流園位于黃山高新區，項目一期占地200畝，建筑面積17萬平方米，是中合集團旗下黃山的區域性專業農產品批發市場，也是黃山市重點民生工程、菜籃子工程，商務部門和高新區重點市場保供骨干企業。

中合智能一體化服務中心綜合樓（D4#樓）地下車庫面積2077.8m2,基坑深度5.1m，基坑周長250m。

>項目概覽

1.項目工期：2020年12月—2021年2月

2.服務范圍：錨固材料、錨固鉆機及現場技術服務

3.應用場景：商業服務建筑地下停車場

4.應用結構：樁錨支護、自鉆式中空錨桿用作臨時性土釘

5.項目用量：1000m

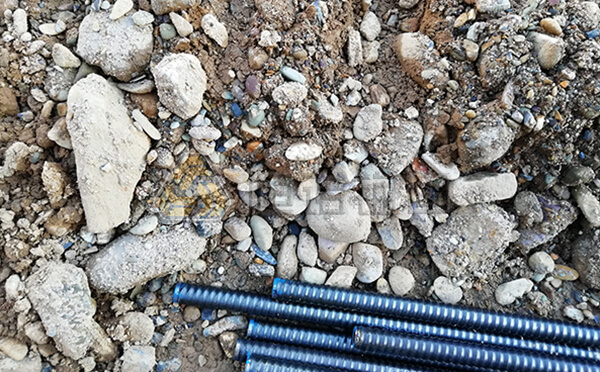

6.地質條件：項目位于黃山市屯溪區濱齊云大道與清涼峰路交叉口，擬建場地在勘探深度范圍內自上而下為素填土、粉質粘土、圓礫、強風化粉砂巖、中風化粉砂巖。

>問題與挑戰

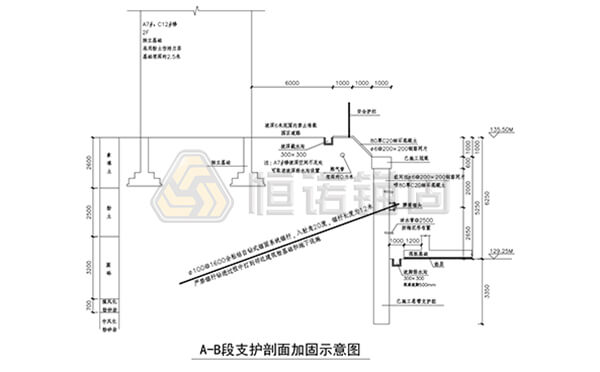

原設計方案A-B和B-C段采用懸臂樁支護， C-A段放坡坡面噴混凝土?；娱_挖中出現基坑失穩問題，采取補救措施插入鋼管支護，無法滿足要求。由于存在圓礫和強風化層，鋼管插入困難且效率低無法滿足施工要求，項目方最終決定采用自鉆式中空錨固系統錨桿，同步鉆進與注漿的工藝。

>解決方案

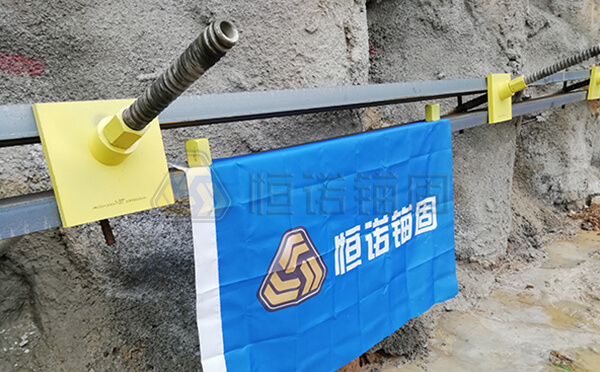

采用全粘結自鉆式中空錨固系統，由中空錨桿桿體、連接套、居中器、鉆頭、墊板和螺母組成，集鉆進、注漿和錨固功能為一體，桿體不僅可作為鉆桿和錨桿使用，還可以實現同時鉆進和注漿。錨桿注漿為常壓注漿（壓力0.3-0.5MPa）注漿采用選用水灰比0.5-0.55的純水泥漿，注漿體的抗壓強度為20MPa。選用R38中空錨桿體，單根長度3m，鉆頭為R38/90球齒全鋼鉆頭，鉆進深度12m。

>施工工藝

物料準備→鉆機就位→連接中空錨桿及鉆頭→同步鉆進與注漿→沖洗鉆孔→接長錨桿→重復鉆進及注漿→鉆孔完成→安裝腰梁→基坑開挖→下一層錨桿安裝→安裝完成

>施工設備

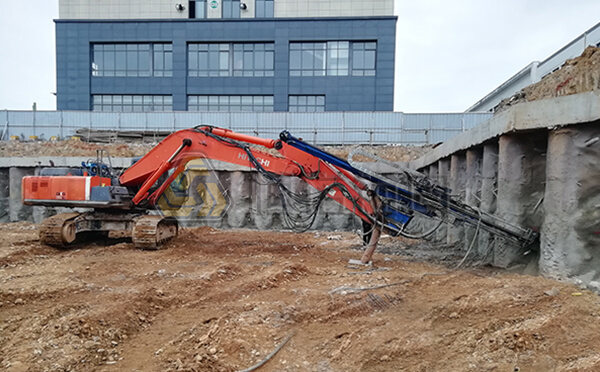

鉆機：自鉆式錨桿專用挖改鉆機

施工效率：單孔（12m孔深）純鉆進平均用時14.4min，臺班（8h）鉆進360m以上。
